Sistem Kontrol Elektropnumatik

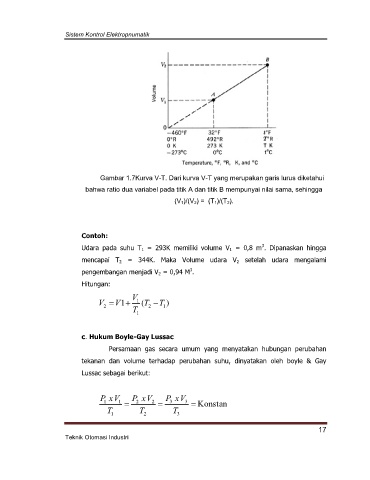

Gambar 1.7Kurva V-T. Dari kurva V-T yang merupakan garis lurus diketahui
bahwa ratio dua variabel pada titik A dan titik B mempunyai nilai sama, sehingga
(V 1)/(V 2) = (T 1)/(T 2).

Contoh:
3
Udara pada suhu T 1 = 293K memiliki volume V 1 = 0,8 m . Dipanaskan hingga
mencapai T 2 = 344K. Maka Volume udara V 2 setelah udara mengalami
3
pengembangan menjadi V 2 = 0,94 M .
Hitungan:
V 1
V  V 1 T 1 (T  T 1 )
2
2

c. Hukum Boyle-Gay Lussac

Persamaan gas secara umum yang menyatakan hubungan perubahan

tekanan dan volume terhadap perubahan suhu, dinyatakan oleh boyle & Gay
Lussac sebagai berikut:

P 1 x V 1 P 2 x V 2 P 3 x V 3
   Konstan
T 1 T 2 T 3

17
Teknik Otomasi Industri
