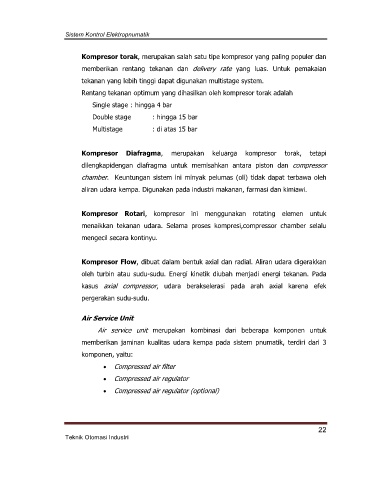

Sistem Kontrol Elektropnumatik

Kompresor torak, merupakan salah satu tipe kompresor yang paling populer dan
memberikan rentang tekanan dan delivery rate yang luas. Untuk pemakaian

tekanan yang lebih tinggi dapat digunakan multistage system.
Rentang tekanan optimum yang dihasilkan oleh kompresor torak adalah

Single stage : hingga 4 bar
Double stage : hingga 15 bar

Multistage : di atas 15 bar

Kompresor Diafragma, merupakan keluarga kompresor torak, tetapi
dilengkapidengan diafragma untuk memisahkan antara piston dan compressor

chamber. Keuntungan sistem ini minyak pelumas (oli) tidak dapat terbawa oleh
aliran udara kempa. Digunakan pada industri makanan, farmasi dan kimiawi.

Kompresor Rotari, kompresor ini menggunakan rotating elemen untuk

menaikkan tekanan udara. Selama proses kompresi,compressor chamber selalu
mengecil secara kontinyu.

Kompresor Flow, dibuat dalam bentuk axial dan radial. Aliran udara digerakkan

oleh turbin atau sudu-sudu. Energi kinetik diubah menjadi energi tekanan. Pada
kasus axial compressor, udara berakselerasi pada arah axial karena efek

pergerakan sudu-sudu.

Air Service Unit
Air service unit merupakan kombinasi dari beberapa komponen untuk

memberikan jaminan kualitas udara kempa pada sistem pnumatik, terdiri dari 3
komponen, yaitu:

 Compressed air filter
 Compressed air regulator

 Compressed air regulator (optional)
