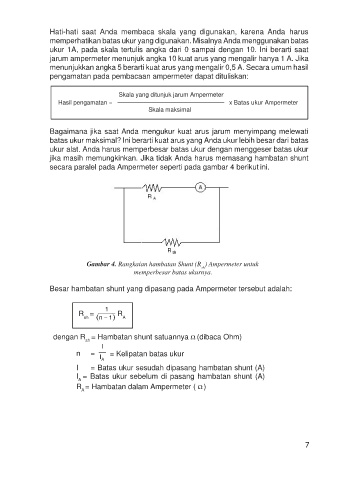

Hati-hati  saat  Anda  membaca  skala  yang  digunakan,  karena  Anda  harus
                memperhatikan batas ukur yang digunakan. Misalnya Anda menggunakan batas
                ukur 1A, pada skala tertulis angka dari 0 sampai dengan 10. Ini berarti saat
                jarum ampermeter menunjuk angka 10 kuat arus yang mengalir hanya 1 A. Jika
                menunjukkan angka 5 berarti kuat arus yang mengalir 0,5 A. Secara umum hasil
                pengamatan pada pembacaan ampermeter dapat dituliskan:

                                    Skala yang ditunjuk jarum Ampermeter
                  Hasil pengamatan =                                 x Batas ukur Ampermeter
                                             Skala maksimal

                Bagaimana jika saat Anda mengukur kuat arus jarum menyimpang melewati
                batas ukur maksimal? Ini berarti kuat arus yang Anda ukur lebih besar dari batas
                ukur alat. Anda harus memperbesar batas ukur dengan menggeser batas ukur
                jika masih memungkinkan. Jika tidak Anda harus memasang hambatan shunt
                secara paralel pada Ampermeter seperti pada gambar 4 berikut ini.















                           Gambar 4. Rangkaian hambatan Shunt (R ) Ampermeter untuk
                                                             sh
                                         memperbesar batas ukurnya.

                Besar hambatan shunt yang dipasang pada Ampermeter tersebut adalah:

                                1
                        R =         R A
                          sh  n  1

                 dengan R = Hambatan shunt satuannya  (dibaca Ohm)
                          sh
                               I
                        n   =     = Kelipatan batas ukur
                               I  A
                        I     = Batas ukur sesudah dipasang hambatan shunt (A)
                        I = Batas ukur sebelum di pasang hambatan shunt (A)
                        A
                        R = Hambatan dalam Ampermeter (  )
                         A






                                                                                           7
