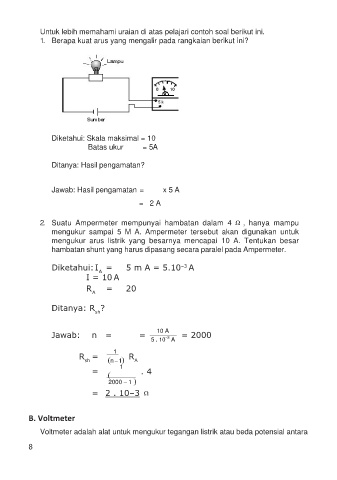

Untuk lebih memahami uraian di atas pelajari contoh soal berikut ini.
1. Berapa kuat arus yang mengalir pada rangkaian berikut ini?

Diketahui: Skala maksimal = 10
Batas ukur = 5A

Ditanya: Hasil pengamatan?

Jawab: Hasil pengamatan = x 5 A

= 2 A

2. Suatu Ampermeter mempunyai hambatan dalam 4  , hanya mampu
mengukur sampai 5 M A. Ampermeter tersebut akan digunakan untuk
mengukur arus listrik yang besarnya mencapai 10 A. Tentukan besar
hambatan shunt yang harus dipasang secara paralel pada Ampermeter.

Diketahui: I = 5 m A = 5.10 A
–3
A
I = 10 A
R = 20
A

Ditanya: R ?
sh

Jawab: n = = 10 A = 2000
3
5 . 10 A
1
R = R
sh n  1 A
=  1 . 4
2000  1 

= 2 . 10–3 


B. Voltmeter

Voltmeter adalah alat untuk mengukur tegangan listrik atau beda potensial antara

8
