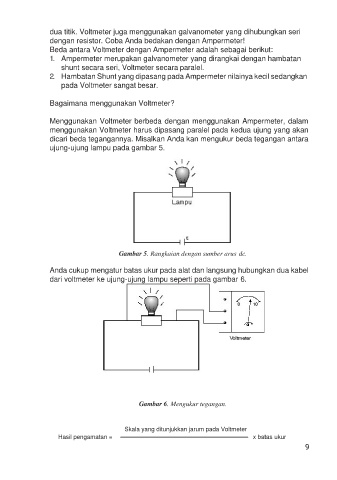

dua titik. Voltmeter juga menggunakan galvanometer yang dihubungkan seri
dengan resistor. Coba Anda bedakan dengan Ampermeter!
Beda antara Voltmeter dengan Ampermeter adalah sebagai berikut:
1. Ampermeter merupakan galvanometer yang dirangkai dengan hambatan
shunt secara seri, Voltmeter secara paralel.
2. Hambatan Shunt yang dipasang pada Ampermeter nilainya kecil sedangkan
pada Voltmeter sangat besar.

Bagaimana menggunakan Voltmeter?

Menggunakan Voltmeter berbeda dengan menggunakan Ampermeter, dalam
menggunakan Voltmeter harus dipasang paralel pada kedua ujung yang akan
dicari beda tegangannya. Misalkan Anda kan mengukur beda tegangan antara
ujung-ujung lampu pada gambar 5.

Gambar 5. Rangkaian dengan sumber arus dc.

Anda cukup mengatur batas ukur pada alat dan langsung hubungkan dua kabel
dari voltmeter ke ujung-ujung lampu seperti pada gambar 6.

Gambar 6. Mengukur tegangan.

Skala yang ditunjukkan jarum pada Voltmeter
Hasil pengamatan = x batas ukur
