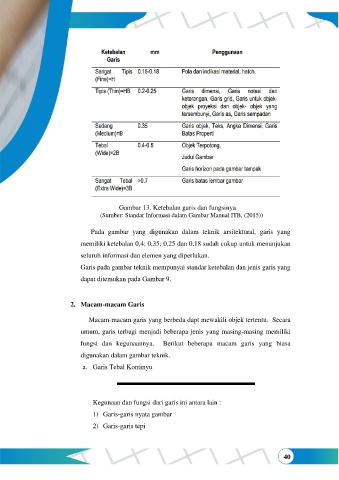

Gambar 13. Ketebalan garis dan fungsinya
(Sumber: Standar Informasi dalam Gambar Manual ITB, (2015))

Pada gambar yang digunakan dalam teknik arsitektural, garis yang
memiliki ketebalan 0,4; 0,35; 0,25 dan 0,18 sudah cukup untuk menunjukan

seluruh informasi dan elemen yang diperlukan.

Garis pada gambar teknik mempunyai standar ketebalan dan jenis garis yang
dapat ditemukan pada Gambar 9.

2. Macam-macam Garis

Macam-macam garis yang berbeda dapt mewakili objek tertentu. Secara

umum, garis terbagi menjadi beberapa jenis yang masing-masing memiliki
fungsi dan kegunaannya. Berikut beberapa macam garis yang biasa

digunakan dalam gambar teknik.

a. Garis Tebal Kontinyu

Kegunaan dan fungsi dari garis ini antara lain :

1) Garis-garis nyata gambar
2) Garis-garis tepi
