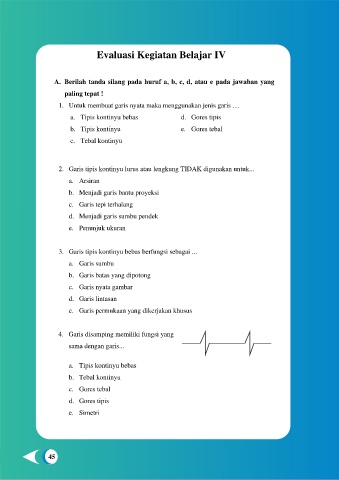

Evaluasi Kegiatan Belajar IV
A. Berilah tanda silang pada huruf a, b, c, d, atau e pada jawaban yang
paling tepat !
1. Untuk membuat garis nyata maka menggunakan jenis garis …
a. Tipis kontinyu bebas d. Gores tipis
b. Tipis kontinyu e. Gores tebal
c. Tebal kontinyu
2. Garis tipis kontinyu lurus atau lengkung TIDAK digunakan untuk...
a. Arsiran
b. Menjadi garis bantu proyeksi
c. Garis tepi terhalang
d. Menjadi garis sumbu pendek
e. Penunjuk ukuran
3. Garis tipis kontinyu bebas berfungsi sebagai ...
a. Garis sumbu
b. Garis batas yang dipotong
c. Garis nyata gambar
d. Garis lintasan
e. Garis permukaan yang dikerjakan khusus
4. Garis disamping memiliki fungsi yang
sama dengan garis...
a. Tipis kontinyu bebas
b. Tebal kontinyu
c. Gores tebal
d. Gores tipis
e. Simetri
45
