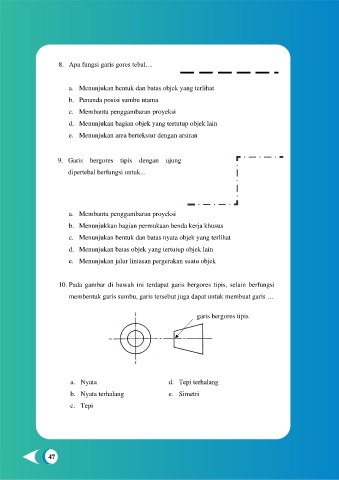

8. Apa fungsi garis gores tebal…
a. Menunjukan bentuk dan batas objek yang terlihat
b. Penanda posisi sumbu utama
c. Membantu penggambaran proyeksi
d. Menunjukan bagian objek yang tertutup objek lain
e. Menunjukan area bertekstur dengan arsiran
9. Garis bergores tipis dengan ujung
dipertebal berfungsi untuk...
a. Membantu penggambaran proyeksi
b. Menunjukkan bagian permukaan benda kerja khusus
c. Menunjukan bentuk dan batas nyata objek yang terlihat
d. Menunjukan batas objek yang tertutup objek lain
e. Menunjukan jalur lintasan pergerakan suatu objek
10. Pada gambar di bawah ini terdapat garis bergores tipis, selain berfungsi
membentuk garis sumbu, garis tersebut juga dapat untuk membuat garis …
garis bergores tipis
a. Nyata d. Tepi terhalang
b. Nyata terhalang e. Simetri
c. Tepi
47
