KEGIATAN BELAJAR V
GAMBAR PROYEKSI 2D
(ORTHOGONAL)
Gambar proyeksi adalah metode untuk menggambarkan suatu objek dengan
menampilka bentuk tiga dimensi dalam satu pandangan atau pandangan
tunggal. Maka pada proyeksi orthogonal, benda ditunjukan dalam dua dimensi
dengan beberapa sudut pandang.
A. Proyeksi 2D (Orthogonal)
Proyeksi orthogonal merupakan proyeksi menampilkan suatu objek dalam
berbagai sudut pandang menggunakan bidang proyeksi yang terbagi menjadi
tiga jenis antara lain :

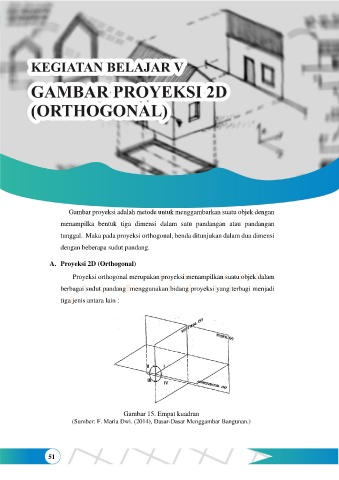

Gambar 15. Empat kuadran
(Sumber: F. Maria Dwi. (2014), Dasar-Dasar Menggambar Bangunan.)
