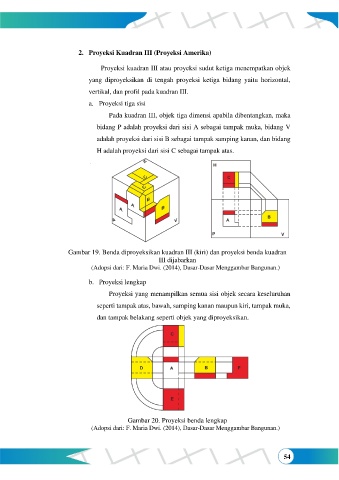

2. Proyeksi Kuadran III (Proyeksi Amerika)
Proyeksi kuadran III atau proyeksi sudut ketiga menempatkan objek
yang diproyeksikan di tengah proyeksi ketiga bidang yaitu horizontal,
vertikal, dan profil pada kuadran III.
a. Proyeksi tiga sisi
Pada kuadran III, objek tiga dimensi apabila dibentangkan, maka
bidang P adalah proyeksi dari sisi A sebagai tampak muka, bidang V
adalah proyeksi dari sisi B sebagai tampak samping kanan, dan bidang
H adalah proyeksi dari sisi C sebagai tampak atas.
Gambar 19. Benda diproyeksikan kuadran III (kiri) dan proyeksi benda kuadran
III dijabarkan
(Adopsi dari: F. Maria Dwi. (2014), Dasar-Dasar Menggambar Bangunan.)
b. Proyeksi lengkap
Proyeksi yang menampilkan semua sisi objek secara keseluruhan
seperti tampak atas, bawah, samping kanan maupun kiri, tampak muka,
dan tampak belakang seperti objek yang diproyeksikan.
Gambar 20. Proyeksi benda lengkap
(Adopsi dari: F. Maria Dwi. (2014), Dasar-Dasar Menggambar Bangunan.)
