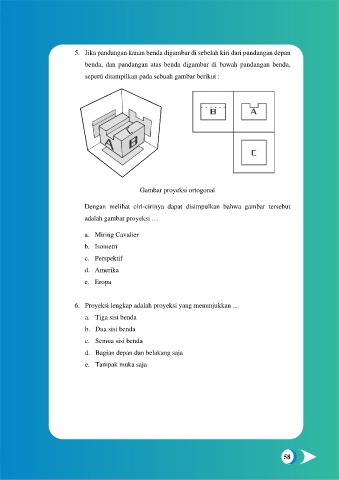

5. Jika pandangan kanan benda digambar di sebelah kiri dari pandangan depan
benda, dan pandangan atas benda digambar di bawah pandangan benda,
seperti ditampilkan pada sebuah gambar berikut :
Gambar proyeksi ortogonal
Dengan melihat ciri-cirinya dapat disimpulkan bahwa gambar tersebut
adalah gambar proyeksi …
a. Miring Cavalier
b. Isometri
c. Perspektif
d. Amerika
e. Eropa
6. Proyeksi lengkap adalah proyeksi yang menunjukkan ...
a. Tiga sisi benda
b. Dua sisi benda
c. Semua sisi benda
d. Bagian depan dan belakang saja
e. Tampak muka saja
58
