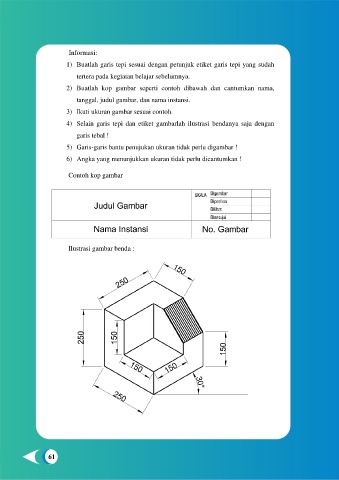

Informasi:
1) Buatlah garis tepi sesuai dengan petunjuk etiket garis tepi yang sudah
tertera pada kegiatan belajar sebelumnya.
2) Buatlah kop gambar seperti contoh dibawah dan cantumkan nama,
tanggal, judul gambar, dan nama instansi.
3) Ikuti ukuran gambar sesuai contoh.
4) Selain garis tepi dan etiket gambarlah ilustrasi bendanya saja dengan
garis tebal !
5) Garis-garis bantu penujukan ukuran tidak perlu digambar !
6) Angka yang menunjukkan ukuran tidak perlu dicantumkan !
Contoh kop gambar
Ilustrasi gambar benda :
61
