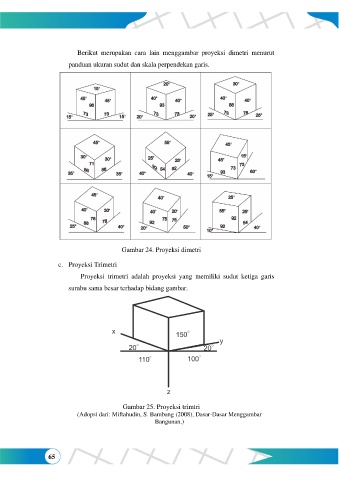

Berikut merupakan cara lain menggambar proyeksi dimetri menurut
panduan ukuran sudut dan skala perpendekan garis.
Gambar 24. Proyeksi dimetri
c. Proyeksi Trimetri
Proyeksi trimetri adalah proyeksi yang memiliki sudut ketiga garis
sumbu sama besar terhadap bidang gambar.
Gambar 25. Proyeksi trimtri
(Adopsi dari: Miftahudin, S. Bambang (2008), Dasar-Dasar Menggambar
Bangunan.)
