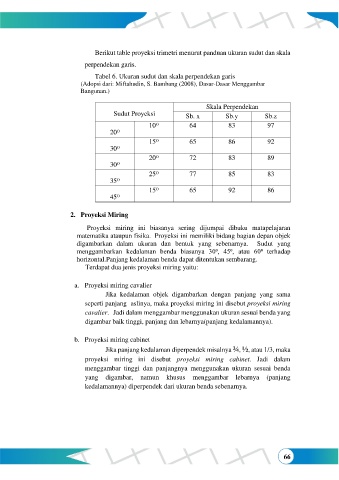

Berikut table proyeksi trimetri menurut panduan ukuran sudut dan skala
perpendekan garis.

Tabel 6. Ukuran sudut dan skala perpendekan garis
(Adopsi dari: Miftahudin, S. Bambang (2008), Dasar-Dasar Menggambar
Bangunan.)

Skala Perpendekan
Sudut Proyeksi Sb. x Sb.y Sb.z

10ᴼ 64 83 97
20ᴼ
15ᴼ 65 86 92
30ᴼ
20ᴼ 72 83 89
30ᴼ
25ᴼ 77 85 83
35ᴼ
15ᴼ 65 92 86
45ᴼ

2. Proyeksi Miring

Proyeksi miring ini biasanya sering dijumpai dibuku matapelajaran
matematika ataupun fisika. Proyeksi ini memiliki bidang bagian depan objek
digambarkan dalam ukuran dan bentuk yang sebenarnya. Sudut yang
menggambarkan kedalaman benda biasanya 30⁰, 45⁰, atau 60⁰ terhadap
horizontal.Panjang kedalaman benda dapat ditentukan sembarang.
Terdapat dua jenis proyeksi miring yaitu:

a. Proyeksi miring cavalier
Jika kedalaman objek digambarkan dengan panjang yang sama
seperti panjang aslinya, maka proyeksi miring ini disebut proyeksi miring
cavalier. Jadi dalam menggambar menggunakan ukuran sesuai benda yang
digambar baik tinggi, panjang dan lebarnya(panjang kedalamannya).

b. Proyeksi miring cabinet
Jika panjang kedalaman diperpendek misalnya ¾, ½, atau 1/3, maka
proyeksi miring ini disebut proyeksi miring cabinet. Jadi dalam
menggambar tinggi dan panjangnya menggunakan ukuran sesuai benda
yang digambar, namun khusus menggambar lebarnya (panjang
kedalamannya) diperpendek dari ukuran benda sebenarnya.
