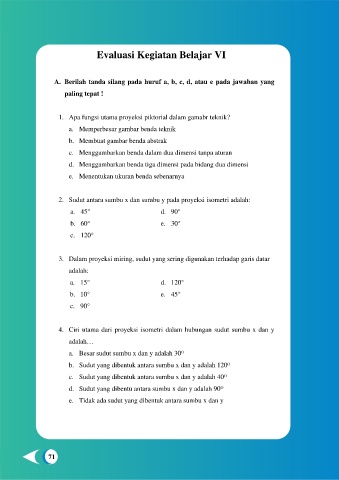

Evaluasi Kegiatan Belajar VI

A. Berilah tanda silang pada huruf a, b, c, d, atau e pada jawaban yang

paling tepat !

1. Apa fungsi utama proyeksi piktorial dalam gamabr teknik?
a. Memperbesar gambar benda teknik

b. Membuat gambar benda abstrak

c. Menggambarkan benda dalam dua dimensi tanpa aturan
d. Menggambarkan benda tiga dimensi pada bidang dua dimensi

e. Menentukan ukuran benda sebenarnya

2. Sudut antara sumbu x dan sumbu y pada proyeksi isometri adalah:

a. 45° d. 90°
b. 60° e. 30°

c. 120°

3. Dalam proyeksi miring, sudut yang sering digunakan terhadap garis datar
adalah:

a. 15° d. 120°

b. 10° e. 45°
c. 90°

4. Ciri utama dari proyeksi isometri dalam hubungan sudut sumbu x dan y

adalah…

a. Besar sudut sumbu x dan y adalah 30ᴼ
b. Sudut yang dibentuk antara sumbu x dan y adalah 120ᴼ

c. Sudut yang dibentuk antara sumbu x dan y adalah 40ᴼ
d. Sudut yang dibentu antara sumbu x dan y adalah 90ᴼ

e. Tidak ada sudut yang dibentuk antara sumbu x dan y

71
