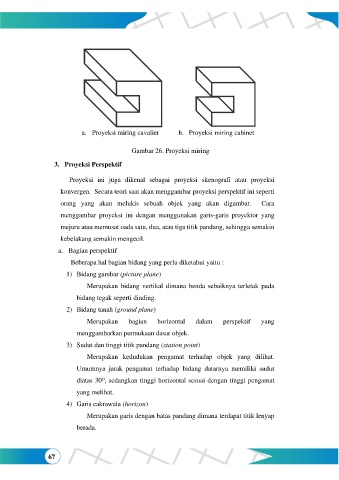

a. Proyeksi miring cavalier b. Proyeksi miring cabinet

Gambar 26. Proyeksi miring

3. Proyeksi Perspektif

Proyeksi ini juga dikenal sebagai proyeksi skenografi atau proyeksi

konvergen. Secara teori saat akan menggambar proyeksi perspektif ini seperti

orang yang akan melukis sebuah objek yang akan digambar. Cara
menggambar proyeksi ini dengan menggunakan garis-garis proyektor yang

mejuru atau memusat oada satu, dua, atau tiga titik pandang, sehingga semakin

kebelakang semakin mengecil.
a. Bagian perspektif

Beberapa hal bagian bidang yang perlu diketahui yaitu :
1) Bidang gambar (picture plane)

Merupakan bidang vertikal dimana benda sebaiknya terletak pada
bidang tegak seperti dinding.

2) Bidang tanah (ground plane)

Merupakan bagian horizontal dalam perspektif yang
menggambarkan permukaan dasar objek.

3) Sudut dan tinggi titik pandang (station point)
Merupakan kedudukan pengamat terhadap objek yang dilihat.

Umumnya jarak pengamat terhadap bidang datarnya memiliki sudut
diatas 30ᴼ, sedangkan tinggi horizontal sesuai dengan tinggi pengamat

yang melihat.

4) Garis cakrawala (horizon)
Merupakan garis dengan batas pandang dimana terdapat titik lenyap

berada.
