1. Proyeksi Aksonometri
a. Proyeksi isometri
Proyeksi isometri adalah jenis proyeksi piktorial yang menampilkan
objek secara nyata dengan kemiringan garis sumbu x dan y sebesar 30
derajat. Adapun ciri-ciri proyeksi isometri antara lain :
1) Sumbu x dan y membentuk sudut 30ᴼ terhadap garis mendatar.
2) Antara sumbu x dan sumbu y membentuk sudut sebesar 120ᴼ.
3) Panjang gambar di setiap sumbu memiliki ukuran yang sama dengan
objek yang digambar, atau presentase panjang : lebar : tinggi = 1 : 1 : 1.
Contoh, jika menggambar panjang 50mm, maka lebar dan tingginya
sama besarnya 50mm.

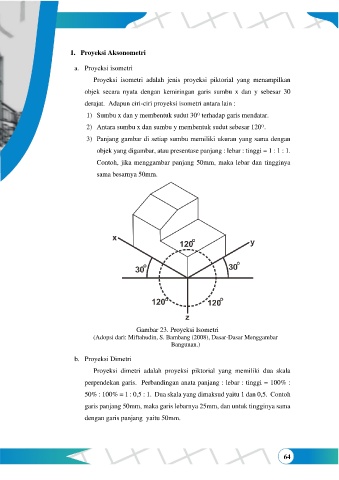

Gambar 23. Proyeksi Isometri
(Adopsi dari: Miftahudin, S. Bambang (2008), Dasar-Dasar Menggambar
Bangunan.)
b. Proyeksi Dimetri
Proyeksi dimetri adalah proyeksi piktorial yang memiliki dua skala
perpendekan garis. Perbandingan anata panjang : lebar : tinggi = 100% :
50% : 100% = 1 : 0,5 : 1. Dua skala yang dimaksud yaitu 1 dan 0,5. Contoh
garis panjang 50mm, maka garis lebarnya 25mm, dan untuk tingginya sama
dengan garis panjang yaitu 50mm.
