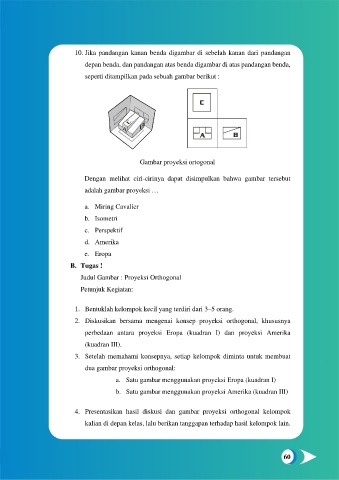

10. Jika pandangan kanan benda digambar di sebelah kanan dari pandangan
depan benda, dan pandangan atas benda digambar di atas pandangan benda,

seperti ditampilkan pada sebuah gambar berikut :

Gambar proyeksi ortogonal

Dengan melihat ciri-cirinya dapat disimpulkan bahwa gambar tersebut

adalah gambar proyeksi …

a. Miring Cavalier

b. Isometri

c. Perspektif
d. Amerika

e. Eropa
B. Tugas !

Judul Gambar : Proyeksi Orthogonal
Petunjuk Kegiatan:

1. Bentuklah kelompok kecil yang terdiri dari 3–5 orang.

2. Diskusikan bersama mengenai konsep proyeksi orthogonal, khususnya
perbedaan antara proyeksi Eropa (kuadran I) dan proyeksi Amerika

(kuadran III).
3. Setelah memahami konsepnya, setiap kelompok diminta untuk membuat

dua gambar proyeksi orthogonal:
a. Satu gambar menggunakan proyeksi Eropa (kuadran I)

b. Satu gambar menggunakan proyeksi Amerika (kuadran III)

4. Presentasikan hasil diskusi dan gambar proyeksi orthogonal kelompok

kalian di depan kelas, lalu berikan tanggapan terhadap hasil kelompok lain.
