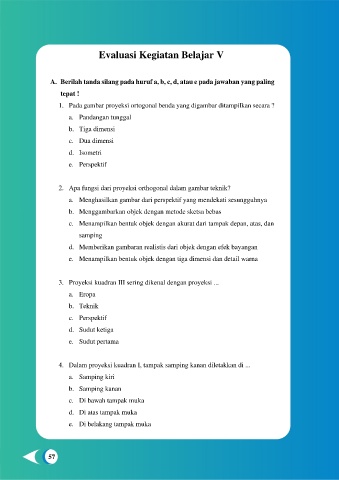

Evaluasi Kegiatan Belajar V
A. Berilah tanda silang pada huruf a, b, c, d, atau e pada jawaban yang paling
tepat !
1. Pada gambar proyeksi ortogonal benda yang digambar ditampilkan secara ?
a. Pandangan tunggal
b. Tiga dimensi
c. Dua dimensi
d. Isometri
e. Perspektif
2. Apa fungsi dari proyeksi orthogonal dalam gambar teknik?
a. Menghasilkan gambar dari perspektif yang mendekati sesungguhnya
b. Menggambarkan objek dengan metode sketsa bebas
c. Menampilkan bentuk objek dengan akurat dari tampak depan, atas, dan
samping
d. Memberikan gambaran realistis dari objek dengan efek bayangan
e. Menampilkan bentuk objek dengan tiga dimensi dan detail warna
3. Proyeksi kuadran III sering dikenal dengan proyeksi ...
a. Eropa
b. Teknik
c. Perspektif
d. Sudut ketiga
e. Sudut pertama
4. Dalam proyeksi kuadran I, tampak samping kanan diletakkan di ...
a. Samping kiri
b. Samping kanan
c. Di bawah tampak muka
d. Di atas tampak muka
e. Di belakang tampak muka
