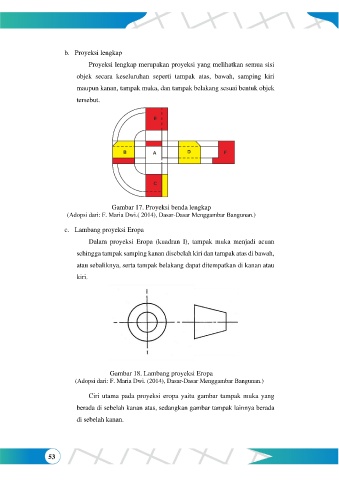

b. Proyeksi lengkap
Proyeksi lengkap merupakan proyeksi yang melihatkan semua sisi
objek secara keseluruhan seperti tampak atas, bawah, samping kiri
maupun kanan, tampak muka, dan tampak belakang sesuai bentuk objek
tersebut.
Gambar 17. Proyeksi benda lengkap
(Adopsi dari: F. Maria Dwi.( 2014), Dasar-Dasar Menggambar Bangunan.)
c. Lambang proyeksi Eropa
Dalam proyeksi Eropa (kuadran I), tampak muka menjadi acuan
sehingga tampak samping kanan disebelah kiri dan tampak atas di bawah,
atau sebaliknya, serta tampak belakang dapat ditempatkan di kanan atau
kiri.
Gambar 18. Lambang proyeksi Eropa
(Adopsi dari: F. Maria Dwi. (2014), Dasar-Dasar Menggambar Bangunan.)
Ciri utama pada proyeksi eropa yaitu gambar tampak muka yang
berada di sebelah kanan atas, sedangkan gambar tampak lainnya berada
di sebelah kanan.
