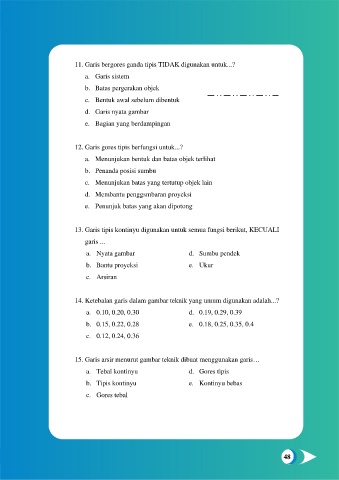

11. Garis bergores ganda tipis TIDAK digunakan untuk...?

a. Garis sistem
b. Batas pergerakan objek

c. Bentuk awal sebelum dibentuk

d. Garis nyata gambar
e. Bagian yang berdampingan

12. Garis gores tipis berfungsi untuk...?

a. Menunjukan bentuk dan batas objek terlihat

b. Penanda posisi sumbu
c. Menunjukan batas yang tertutup objek lain

d. Membantu penggsmbaran proyeksi
e. Penunjuk batas yang akan dipotong

13. Garis tipis kontinyu digunakan untuk semua fungsi berikut, KECUALI
garis ...

a. Nyata gambar d. Sumbu pendek
b. Bantu proyeksi e. Ukur

c. Arsiran

14. Ketebalan garis dalam gambar teknik yang umum digunakan adalah...?

a. 0.10, 0.20, 0.30 d. 0.19, 0.29, 0.39
b. 0.15, 0.22, 0.28 e. 0.18, 0.25, 0.35, 0.4

c. 0.12, 0.24, 0.36

15. Garis arsir menurut gambar teknik dibuat menggunakan garis…
a. Tebal kontinyu d. Gores tipis

b. Tipis kontinyu e. Kontinyu bebas

c. Gores tebal

48
