1) Bidang proyeksi horizontal (H) menunjukan tampak atas.
2) Bidang proyeksi vertikal (V) menunjukan tampak muka

3) Bidang proyeksi profil (P) menunjukan tampak kiri atau kanan.

Empat ruang (kuadran) I, II, III, dan IV ini terbentuk dari ketiga bidang
tersebut (vertikal, horizontal, dan profitabilitas). Terdapat dua ruang pada

gambar teknik yaitu kuadran I yang disebut dengan proyeksi Eropa dan

kuadran II yang disebut dengan proyeksi Amerika..

1. Proyeksi Kuadran I (Proyeksi Eropa)

Proyeksi eropa yang dikenal sebagai proyeksi sudut pertama,

menempatkan objek di tengah proyeksi ketiga bidang yaitu horizontal,

vertikal, dan profil dalam kuadran I.
a. Proyeksi tiga sisi

Pada kuadran I, sebuah objek tiga dimensi apabila dibentangkan,

maka bidang P adalah proyeksi dari sisi A sebagai tampak muka, bidang
V adalah proyeksi dari sisi B sebagai tampak samping kiri, dan bidang H

adalah proyeksi dari sisi C sebagai tampak bawah, penjelasan lebih detai
dapat dilihat pada gambar dibawah.

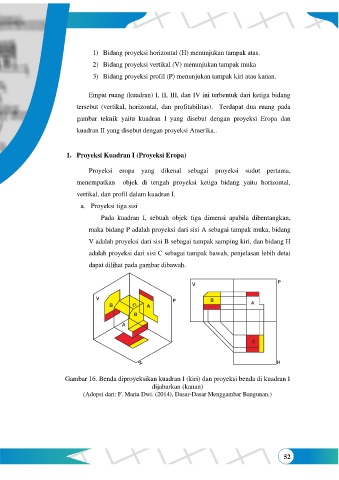

Gambar 16. Benda diproyeksikan kuadran I (kiri) dan proyeksi benda di kuadran I
dijabarkan (kanan)
(Adopsi dari: F. Maria Dwi. (2014), Dasar-Dasar Menggambar Bangunan.)
