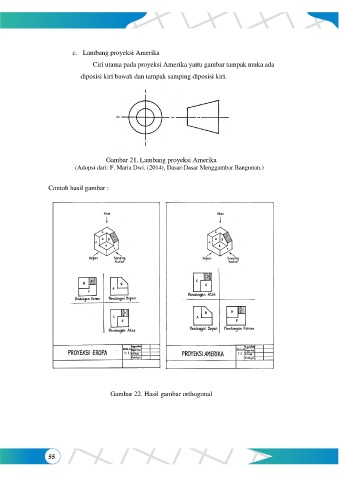

c. Lambang proyeksi Amerika
Ciri utama pada proyeksi Amerika yaitu gambar tampak muka ada
diposisi kiri bawah dan tampak samping diposisi kiri.
Gambar 21. Lambang proyeksi Amerika
(Adopsi dari: F. Maria Dwi. (2014), Dasar-Dasar Menggambar Bangunan.)
Contoh hasil gambar :
Gambar 22. Hasil gambar orthogonal
