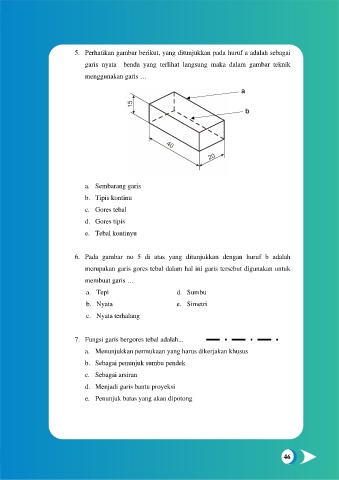

5. Perhatikan gambar berikut, yang ditunjukkan pada huruf a adalah sebagai
garis nyata benda yang terlihat langsung maka dalam gambar teknik
menggunakan garis …
a
b
a. Sembarang garis
b. Tipis kontinu
c. Gores tebal
d. Gores tipis
e. Tebal kontinyu
6. Pada gambar no 5 di atas yang ditunjukkan dengan huruf b adalah
merupakan garis gores tebal dalam hal ini garis tersebut digunakan untuk
membuat garis …
a. Tepi d. Sumbu
b. Nyata e. Simetri
c. Nyata terhalang
7. Fungsi garis bergores tebal adalah...
a. Menunjukkan permukaan yang harus dikerjakan khusus
b. Sebagai penunjuk sumbu pendek
c. Sebagai arsiran
d. Menjadi garis bantu proyeksi
e. Penunjuk batas yang akan dipotong
46
