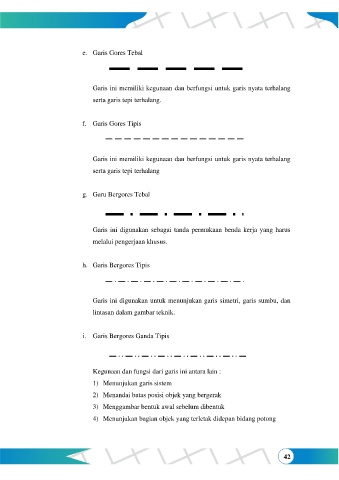

e. Garis Gores Tebal
Garis ini memiliki kegunaan dan berfungsi untuk garis nyata terhalang
serta garis tepi terhalang.
f. Garis Gores Tipis
Garis ini memiliki kegunaan dan berfungsi untuk garis nyata terhalang
serta garis tepi terhalang
g. Garu Bergores Tebal
Garis ini digunakan sebagai tanda permukaan benda kerja yang harus
melalui pengerjaan khusus.
h. Garis Bergores Tipis
Garis ini digunakan untuk menunjukan garis simetri, garis sumbu, dan
lintasan dalam gambar teknik.
i. Garis Bergores Ganda Tipis
Kegunaan dan fungsi dari garis ini antara lain :
1) Menunjukan garis sistem
2) Menandai batas posisi objek yang bergerak
3) Menggambar bentuk awal sebelum dibentuk
4) Menunjukan bagian objek yang terletak didepan bidang potong
