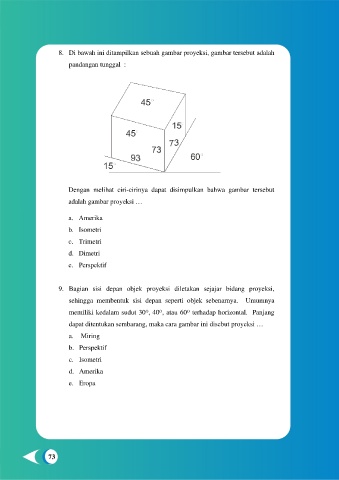

8. Di bawah ini ditampilkan sebuah gambar proyeksi, gambar tersebut adalah
pandangan tunggal :
Dengan melihat ciri-cirinya dapat disimpulkan bahwa gambar tersebut
adalah gambar proyeksi …
a. Amerika
b. Isometri
c. Trimetri
d. Dimetri
e. Perspektif
9. Bagian sisi depan objek proyeksi diletakan sejajar bidang proyeksi,
sehingga membentuk sisi depan seperti objek sebenarnya. Umumnya
memiliki kedalam sudut 30ᴼ, 40ᴼ, atau 60ᴼ terhadap horizontal. Panjang
dapat ditentukan sembarang, maka cara gambar ini disebut proyeksi …
a. Miring
b. Perspektif
c. Isometri
d. Amerika
e. Eropa
73
