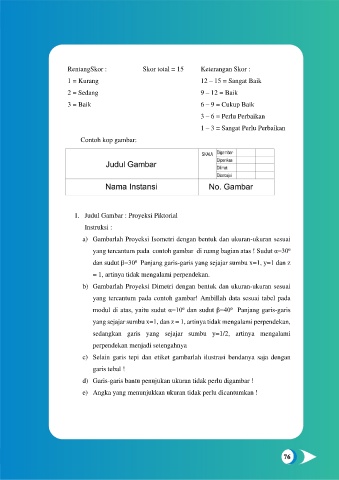

RentangSkor : Skor total = 15 Keterangan Skor :

1 = Kurang 12 – 15 = Sangat Baik

2 = Sedang 9 – 12 = Baik
3 = Baik 6 – 9 = Cukup Baik

3 – 6 = Perlu Perbaikan
1 – 3 = Sangat Perlu Perbaikan

Contoh kop gambar:

1. Judul Gambar : Proyeksi Piktorial

Instruksi :

a) Gambarlah Proyeksi Isometri dengan bentuk dan ukuran-ukuran sesuai
yang tercantum pada contoh gambar di ruang bagian atas ! Sudut α=30⁰

dan sudut β=30⁰ Panjang garis-garis yang sejajar sumbu x=1, y=1 dan z
= 1, artinya tidak mengalami perpendekan.

b) Gambarlah Proyeksi Dimetri dengan bentuk dan ukuran-ukuran sesuai
yang tercantum pada contoh gambar! Ambillah data sesuai tabel pada

modul di atas, yaitu sudut α=10⁰ dan sudut β=40⁰ Panjang garis-garis

yang sejajar sumbu x=1, dan z = 1, artinya tidak mengalami perpendekan,
sedangkan garis yang sejajar sumbu y=1/2, artinya mengalami

perpendekan menjadi setengahnya

c) Selain garis tepi dan etiket gambarlah ilustrasi bendanya saja dengan
garis tebal !

d) Garis-garis bantu penujukan ukuran tidak perlu digambar !
e) Angka yang menunjukkan ukuran tidak perlu dicantumkan !
