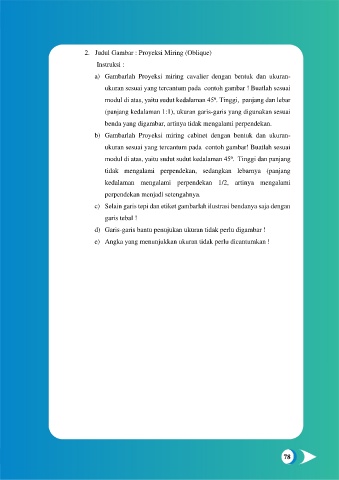

2. Judul Gambar : Proyeksi Miring (Oblique)
Instruksi :
a) Gambarlah Proyeksi miring cavalier dengan bentuk dan ukuran-
ukuran sesuai yang tercantum pada contoh gambar ! Buatlah sesuai
modul di atas, yaitu sudut kedalaman 45⁰. Tinggi, panjang dan lebar
(panjang kedalaman 1:1), ukuran garis-garis yang digunakan sesuai
benda yang digambar, artinya tidak mengalami perpendekan.
b) Gambarlah Proyeksi miring cabinet dengan bentuk dan ukuran-
ukuran sesuai yang tercantum pada contoh gambar! Buatlah sesuai
modul di atas, yaitu sudut sudut kedalaman 45⁰. Tinggi dan panjang
tidak mengalami perpendekan, sedangkan lebarnya (panjang
kedalaman mengalami perpendekan 1/2, artinya mengalami
perpendekan menjadi setengahnya.
c) Selain garis tepi dan etiket gambarlah ilustrasi bendanya saja dengan
garis tebal !
d) Garis-garis bantu penujukan ukuran tidak perlu digambar !
e) Angka yang menunjukkan ukuran tidak perlu dicantumkan !
78
