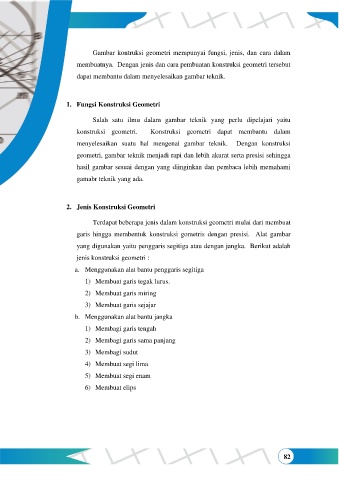

Gambar kontruksi geometri mempunyai fungsi, jenis, dan cara dalam
membuatnya. Dengan jenis dan cara pembuatan konstruksi geometri tersebut

dapat membantu dalam menyelesaikan gambar teknik.

1. Fungsi Konstruksi Geometri

Salah satu ilmu dalam gambar teknik yang perlu dipelajari yaitu

konstruksi geometri. Konstruksi geometri dapat membantu dalam

menyelesaikan suatu hal mengenai gambar teknik. Dengan konstruksi
geometri, gambar teknik menjadi rapi dan lebih akurat serta presisi sehingga

hasil gambar sesuai dengan yang diinginkan dan pembaca lebih memahami
gamabr teknik yang ada.

2. Jenis Konstruksi Geometri

Terdapat beberapa jenis dalam konstruksi geometri mulai dari membuat
garis hingga membentuk konstruksi gometris dengan presisi. Alat gambar

yang digunakan yaitu penggaris segitiga atau dengan jangka. Berikut adalah

jenis konstruksi geometri :
a. Menggunakan alat bantu penggaris segitiga

1) Membuat garis tegak lurus.
2) Membuat garis miring

3) Membuat garis sejajar

b. Menggunakan alat bantu jangka
1) Membagi garis tengah

2) Membagi garis sama panjang
3) Membagi sudut

4) Membuat segi lima

5) Membuat segi enam
6) Membuat elips
