c. Menggambar Garis Sejajar

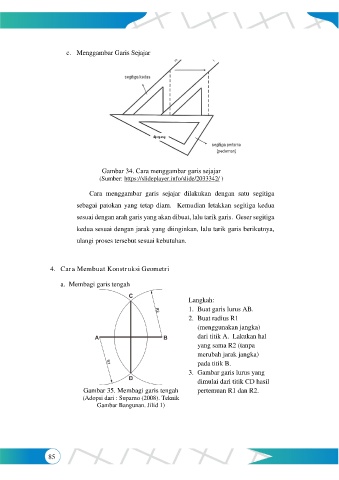

Gambar 34. Cara menggambar garis sejajar
(Sumber: https://slideplayer.info/slide/2033342/ )

Cara menggambar garis sejajar dilakukan dengan satu segitiga
sebagai patokan yang tetap diam. Kemudian letakkan segitiga kedua

sesuai dengan arah garis yang akan dibuat, lalu tarik garis. Geser segitiga
kedua sesuai dengan jarak yang diinginkan, lalu tarik garis berikutnya,

ulangi proses tersebut sesuai kebutuhan.

4. Cara Membuat Konstruksi Geometri

a. Membagi garis tengah

Langkah:
1. Buat garis lurus AB.
2. Buat radius R1
(menggunakan jangka)
dari titik A. Lakukan hal
yang sama R2 (tanpa
merubah jarak jangka)
pada titik B.
3. Gambar garis lurus yang
dimulai dari titik CD hasil
Gambar 35. Membagi garis tengah pertemuan R1 dan R2.
(Adopsi dari : Suparno (2008). Teknik
Gambar Bangunan. Jilid 1)
