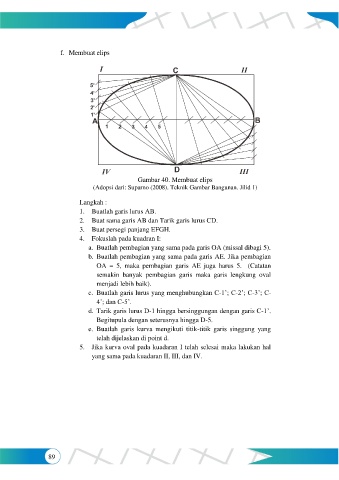

f. Membuat elips
Gambar 40. Membuat elips
(Adopsi dari: Suparno (2008). Teknik Gambar Bangunan. Jilid 1)
Langkah :
1. Buatlah garis lurus AB.
2. Buat sama garis AB dan Tarik garis lurus CD.
3. Buat persegi panjang EFGH.
4. Fokuslah pada kuadran I:
a. Buatlah pembagian yang sama pada garis OA (missal dibagi 5).
b. Buatlah pembagian yang sama pada garis AE. Jika pembagian
OA = 5, maka pembagian garis AE juga harus 5. (Catatan
semakin banyak pembagian garis maka garis lengkung oval
menjadi lebih baik).
c. Buatlah garis lurus yang menghubungkan C-1’; C-2’; C-3’; C-
4’; dan C-5’.
d. Tarik garis lurus D-1 hingga bersinggungan dengan garis C-1’.
Begitupula dengan seterusnya hingga D-5.
e. Buatlah garis kurva mengikuti titik-titik garis singgung yang
telah dijelaskan di point d.
5. Jika kurva oval pada kuadaran I telah selesai maka lakukan hal
yang sama pada kuadaran II, III, dan IV.
