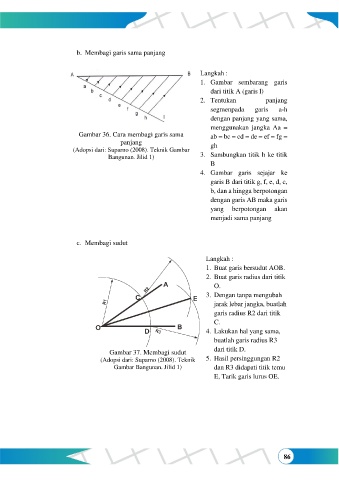

b. Membagi garis sama panjang
Langkah :
1. Gambar sembarang garis
dari titik A (garis l)
2. Tentukan panjang
segmenpada garis a-h
dengan panjang yang sama,
menggunakan jangka Aa =
Gambar 36. Cara membagi garis sama ab = bc = cd = de = ef = fg =
panjang gh
(Adopsi dari: Suparno (2008). Teknik Gambar
Bangunan. Jilid 1) 3. Sambungkan titik h ke titik
B
4. Gambar garis sejajar ke
garis B dari titik g, f, e, d, c,
b, dan a hingga berpotongan
dengan garis AB maka garis
yang berpotongan akan
menjadi sama panjang
c. Membagi sudut
Langkah :
1. Buat garis bersudut AOB.
2. Buat garis radius dari titik
O.
3. Dengan tanpa mengubah
jarak lebar jangka, buatlah
garis radius R2 dari titik
C.
4. Lakukan hal yang sama,
buatlah garis radius R3
Gambar 37. Membagi sudut dari titik D.
(Adopsi dari: Suparno (2008). Teknik 5. Hasil persinggungan R2
Gambar Bangunan. Jilid 1) dan R3 didapati titik temu
E, Tarik garis lurus OE.
