e. Membuat segi enam

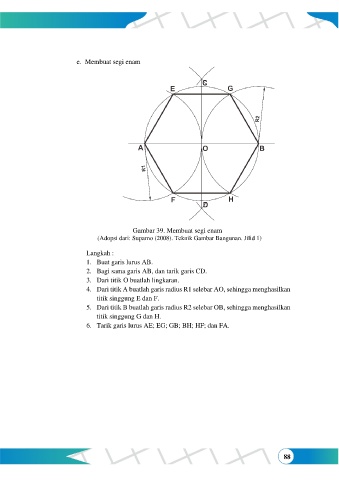

Gambar 39. Membuat segi enam
(Adopsi dari: Suparno (2008). Teknik Gambar Bangunan. Jilid 1)

Langkah :
1. Buat garis lurus AB.
2. Bagi sama garis AB, dan tarik garis CD.
3. Dari titik O buatlah lingkaran.
4. Dari titik A buatlah garis radius R1 selebar AO, sehingga menghasilkan
titik singgung E dan F.
5. Dari titik B buatlah garis radius R2 selebar OB, sehingga menghasilkan
titik singgung G dan H.
6. Tarik garis lurus AE; EG; GB; BH; HF; dan FA.
