1) Letakan sisi miring segitiga 45ᴼ-45ᴼ agar sejajar dengan garis 1 yang
telah ditentukan, sementara bagian bawahnya ditopang oleh segitiga
yang lain.
2) Putar segitiga 45ᴼ-45ᴼ sejauh 90ᴼ (sesuai anak panah B), sehingga sisi
miringnya menjadi tegak lurus terhadap garis l. Jika diperlukan, geser
segitiga (mengukuti arah panah B)
3) Gambar atau buat garis m.
b. Garis Miring

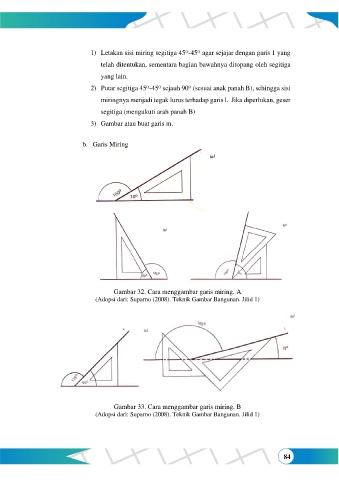

Gambar 32. Cara menggambar garis miring. A
(Adopsi dari: Suparno (2008). Teknik Gambar Bangunan. Jilid 1)
Gambar 33. Cara menggambar garis miring. B
(Adopsi dari: Suparno (2008). Teknik Gambar Bangunan. Jilid 1)
