3. Judul Gambar : Proyeksi Prespektif
Instruksi :
a) Kertas gambar tidak perlu dibagi menjadi 2 bagian.
b) Gambarlah Proyeksi perspektif dengan bentuk dan ukuran-ukuran
khususnya tampak depan sesuai yang tercantum pada contoh
gambar di ruang bagian bawah !
c) Buatlah sesuai modul di atas, yaitu sudut sudut kedalaman 45⁰.
Tinggi, panjang, dan lebarnya (panjang kedalaman) bagian bawah
tidak mengalami perpendekan, namun panjang garis-garis bagian
atas ditarik tegak (vertikal) dari bujung-ujung garis bagian dasar
gambar benda, sehingga bentuk bagian atas benda mengecil menuju
satu titik hilang, tentu saja otomatis panjang garis-garisnya
memendek sesuai perspektifnya.

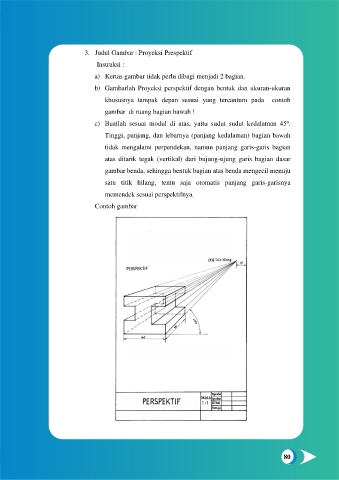

Contoh gambar
80
