d. Membuat segi lima

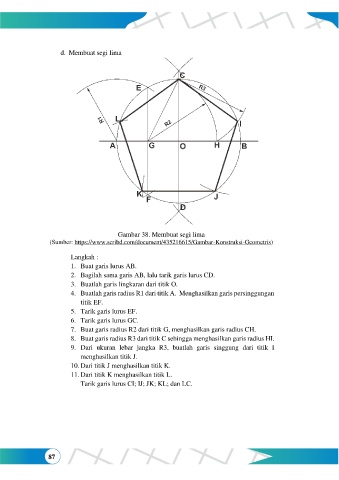

Gambar 38. Membuat segi lima
(Sumber: https://www.scribd.com/document/435216615/Gambar-Konstruksi-Geometris)

Langkah :
1. Buat garis lurus AB.
2. Bagilah sama garis AB, lalu tarik garis lurus CD.
3. Buatlah garis lingkaran dari titik O.
4. Buatlah garis radius R1 dari titik A. Menghasilkan garis persinggungan
titik EF.
5. Tarik garis lurus EF.
6. Tarik garis lurus GC.
7. Buat garis radius R2 dari titik G, menghasilkan garis radius CH.
8. Buat garis radius R3 dari titik C sehingga menghasilkan garis radius HI.
9. Dari ukuran lebar jangka R3, buatlah garis singgung dari titik I
menghasilkan titik J.
10. Dari titik J menghasilkan titik K.
11. Dari titik K menghasilkan titik L.
Tarik garis lurus CI; IJ; JK; KL; dan LC.

87
