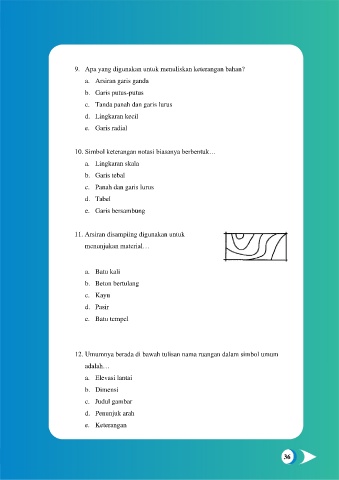

9. Apa yang digunakan untuk menuliskan keterangan bahan?
a. Arsiran garis ganda
b. Garis putus-putus
c. Tanda panah dan garis lurus
d. Lingkaran kecil
e. Garis radial
10. Simbol keterangan notasi biasanya berbentuk…
a. Lingkaran skala
b. Garis tebal
c. Panah dan garis lurus
d. Tabel
e. Garis bersambung
11. Arsiran disampiing digunakan untuk
menunjukan material…
a. Batu kali
b. Beton bertulang
c. Kayu
d. Pasir
e. Batu tempel
12. Umumnya berada di bawah tulisan nama ruangan dalam simbol umum
adalah…
a. Elevasi lantai
b. Dimensi
c. Judul gambar
d. Penunjuk arah
e. Keterangan
