P. 42

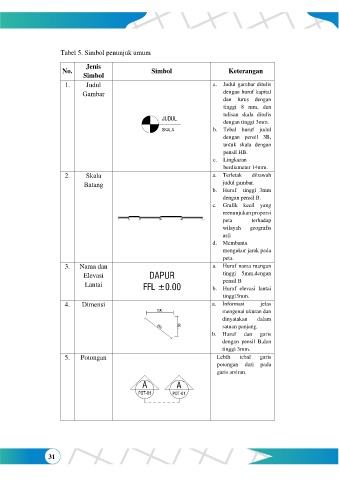

Tabel 5. Simbol penunjuk umum
Jenis
No. Simbol Keterangan
Simbol
1. Judul a. Judul gambar ditulis
Gambar dengan huruf kapital
dan lurus dengan
tinggi 8 mm, dan
tulisan skala ditulis
dengan tinggi 3mm.
b. Tebal huruf judul
dengan pensil 3B,
untuk skala dengan
pensil HB.
c. Lingkaran
berdiameter 14mm.
2. Skala a. Terletak dibawah
Batang judul gambar.
b. Huruf tinggi 3mm
dengan pensil B.
c. Grafik kecil yang
menunjukan proporsi
peta terhadap
wilayah geografis
asli
d. Membantu
mengukur jarak pada
peta.
3. Nama dan a. Huruf nama ruangan
Elevasi tinggi 5mm.dengan
Lantai pensil B
b. Huruf elevasi lantai
tinggi3mm.
4. Dimensi a. Informasi jelas
mengenai ukuran dan
dinyatakan dalam
satuan panjang.
b. Huruf dan garis
dengan pensil B,dan
tinggi 3mm.
5. Potongan Lebih tebal garis
potongan dari pada
garis arsiran.
31
