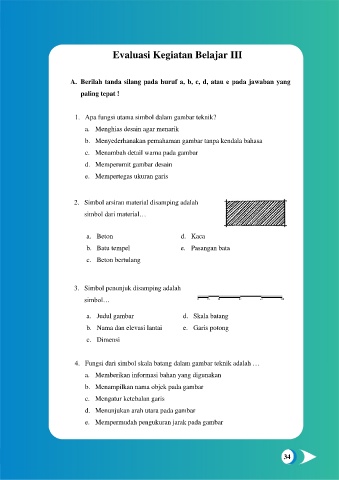

Evaluasi Kegiatan Belajar III
A. Berilah tanda silang pada huruf a, b, c, d, atau e pada jawaban yang
paling tepat !
1. Apa fungsi utama simbol dalam gambar teknik?
a. Menghias desain agar menarik
b. Menyederhanakan pemahaman gambar tanpa kendala bahasa
c. Menambah detail warna pada gambar
d. Memperumit gambar desain
e. Mempertegas ukuran garis
2. Simbol arsiran material disamping adalah
simbol dari material…
a. Beton d. Kaca
b. Batu tempel e. Pasangan bata
c. Beton bertulang
3. Simbol penunjuk disamping adalah
simbol…
a. Judul gambar d. Skala batang
b. Nama dan elevasi lantai e. Garis potong
c. Dimensi
4. Fungsi dari simbol skala batang dalam gambar teknik adalah …
a. Memberikan informasi bahan yang digunakan
b. Menampilkan nama objek pada gambar
c. Mengatur ketebalan garis
d. Menunjukan arah utara pada gambar
e. Mempermudah pengukuran jarak pada gambar
34
