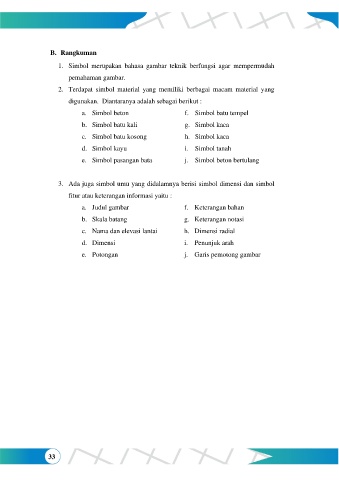

B.  Rangkuman

                     1.  Simbol  merupakan  bahasa  gambar  teknik  berfungsi  agar  mempermudah
                         pemahaman gambar.

                     2.  Terdapat  simbol  material  yang  memiliki  berbagai  macam  material  yang
                         digunakan.  Diantaranya adalah sebagai berikut :

                              a.  Simbol beton                    f.  Simbol batu tempel
                              b.  Simbol batu kali                g.  Simbol kaca

                              c.  Simbol batu kosong              h.  Simbol kaca

                              d.  Simbol kayu                     i.  Simbol tanah
                              e.  Simbol pasangan bata            j.  Simbol beton bertulang


                     3.  Ada juga simbol umu yang didalamnya berisi simbol dimensi dan simbol

                         fitur atau keterangan informasi yaitu :

                              a.  Judul gambar                    f.  Keterangan bahan
                              b.  Skala batang                    g.  Keterangan notasi

                              c.  Nama dan elevasi lantai         h.  Dimensi radial
                              d.  Dimensi                         i.  Penunjuk arah

                              e.  Potongan                        j.  Garis pemotong gambar
