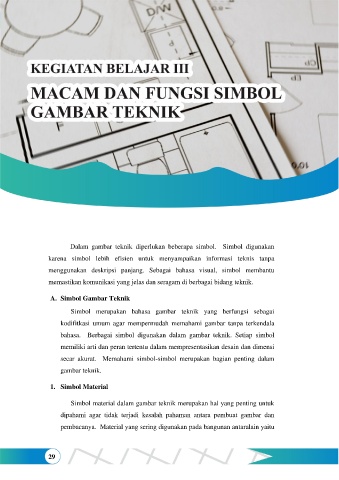

KEGIATAN BELAJAR III
MACAM DAN FUNGSI SIMBOL
GAMBAR TEKNIK
Dalam gambar teknik diperlukan beberapa simbol. Simbol digunakan
karena simbol lebih efisien untuk menyampaikan informasi teknis tanpa
menggunakan deskripsi panjang. Sebagai bahasa visual, simbol membantu
memastikan komunikasi yang jelas dan seragam di berbagai bidang teknik.
A. Simbol Gambar Teknik
Simbol merupakan bahasa gambar teknik yang berfungsi sebagai
kodifitkasi umum agar mempermudah memahami gambar tanpa terkendala
bahasa. Berbagai simbol digunakan dalam gambar teknik. Setiap simbol
memiliki arti dan peran tertentu dalam mempresentasikan desain dan dimensi
secar akurat. Memahami simbol-simbol merupakan bagian penting dalam
gambar teknik.
1. Simbol Material
Simbol material dalam gambar teknik merupakan hal yang penting untuk
dipahami agar tidak terjadi kesalah pahaman antara pembuat gambar dan
pembacanya. Material yang sering digunakan pada bangunan antaralain yaitu
