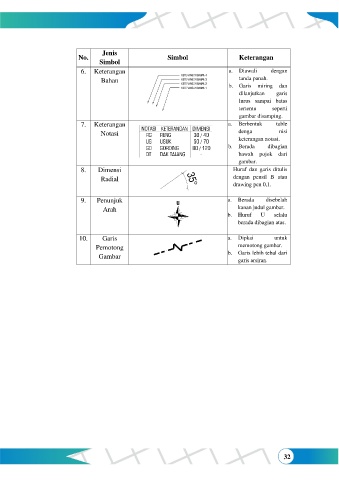

Page 43 - ModulGambarTeknik
P. 43
Jenis
No. Simbol Keterangan
Simbol
6. Keterangan a. Diawali dengan
Bahan tanda panah.
b. Garis miring dan
dilanjutkan garis
lurus sampai batas
tertentu seperti
gambar disamping.
7. Keterangan a. Berbentuk table
Notasi denga nisi
keterangan notasi.
b. Berada dibagian
bawah pojok dari
gambar.
8. Dimensi Huruf dan garis ditulis
Radial dengan pensil B atau
drawing pen 0,1.
9. Penunjuk a. Berada disebelah
Arah kanan judul gambar.
b. Huruf U selalu
berada dibagian atas.
10. Garis a. Dipkai untuk
Pemotong memotong gambar.
Gambar b. Garis lebih tebal dari
garis arsiran.
