beton,  beton  bertulang,  besi  atau  baja,  kayu,  pondasi,  dan  lainya.    Serta
                            lingkungan sekitar seperti tanah, air,dan permukaan batu keras.

                                Contoh  simbol  material  yang  berupa  tekstur  dan  arsiran  yang  biasa
                            diguakan pada gambar teknik bangunan.

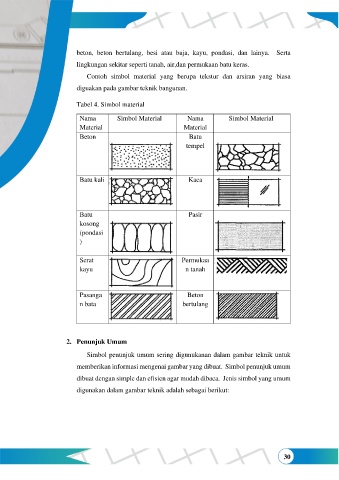

                            Tabel 4. Simbol material

                             Nama         Simbol Material          Nama          Simbol Material
                             Material                             Material
                             Beton                                 Batu
                                                                  tempel





                             Batu kali                             Kaca




                             Batu                                  Pasir
                             kosong
                             (pondasi
                             )

                             Serat                               Permukaa
                             kayu                                 n tanah


                             Pasanga                               Beton
                             n bata                              bertulang




                        2.  Penunjuk Umum

                                Simbol penunjuk umum sering digunukanan dalam gambar teknik untuk

                            memberikan informasi mengenai gambar yang dibuat.  Simbol penunjuk umum
                            dibuat dengan simple dan efisien agar mudah dibaca.  Jenis simbol yang umum

                            digunakan dalam gambar teknik adalah sebagai berikut:












                                                                                                     30
