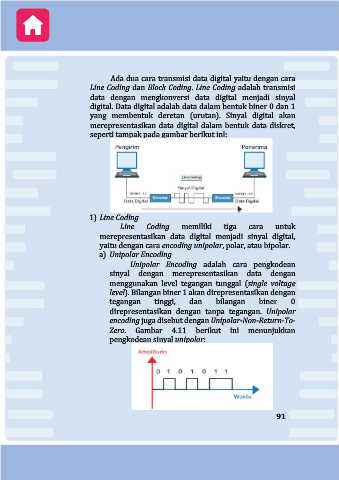

Ada dua cara transmisi data digital yaitu dengan cara
Line Coding dan Block Coding. Line Coding adalah transmisi
data dengan mengkonversi data digital menjadi sinyal
digital. Data digital adalah data dalam bentuk biner 0 dan 1
yang membentuk deretan (urutan). Sinyal digital akan
merepresentasikan data digital dalam bentuk data diskret,
seperti tampak pada gambar berikut ini:

1) Line Coding
Line Coding memiliki tiga cara untuk
merepresentasikan data digital menjadi sinyal digital,
yaitu dengan cara encoding unipolar, polar, atau bipolar.
a) Unipolar Encoding
Unipolar Encoding adalah cara pengkodean
sinyal dengan merepresentasikan data dengan
menggunakan level tegangan tunggal (single voltage
level). Bilangan biner 1 akan direpresentasikan dengan
tegangan tinggi, dan bilangan biner 0
direpresentasikan dengan tanpa tegangan. Unipolar
encoding juga disebut dengan Unipolar-Non-Return-To-
Zero. Gambar 4.11 berikut ini menunjukkan
pengkodean sinyal unipolar:
