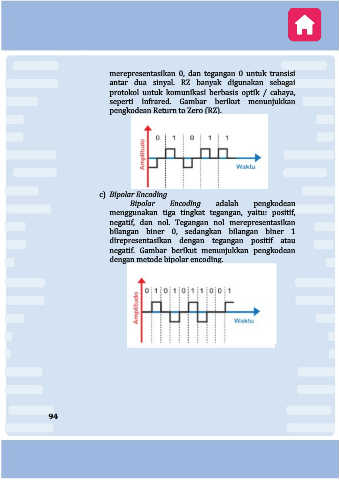

merepresentasikan 0, dan tegangan 0 untuk transisi
antar dua sinyal. RZ banyak digunakan sebagai
protokol untuk komunikasi berbasis optik / cahaya,
seperti infrared. Gambar berikut menunjukkan
pengkodean Return to Zero (RZ).
c) Bipolar Encoding
Bipolar Encoding adalah pengkodean
menggunakan tiga tingkat tegangan, yaitu: positif,
negatif, dan nol. Tegangan nol merepresentasikan
bilangan biner 0, sedangkan bilangan biner 1
direpresentasikan dengan tegangan positif atau
negatif. Gambar berikut menunjukkan pengkodean
dengan metode bipolar encoding.
