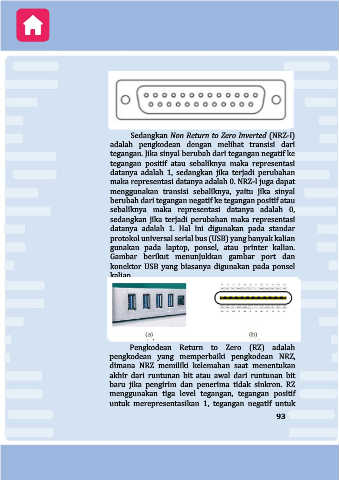

Sedangkan Non Return to Zero Inverted (NRZ-I)
adalah pengkodean dengan melihat transisi dari
tegangan. Jika sinyal berubah dari tegangan negatif ke
tegangan positif atau sebaliknya maka representasi

datanya adalah 1, sedangkan jika terjadi perubahan
maka representasi datanya adalah 0. NRZ-I juga dapat
menggunakan transisi sebaliknya, yaitu jika sinyal
berubah dari tegangan negatif ke tegangan positif atau
sebaliknya maka representasi datanya adalah 0,
sedangkan jika terjadi perubahan maka representasi
datanya adalah 1. Hal ini digunakan pada standar
protokol universal serial bus (USB) yang banyak kalian
gunakan pada laptop, ponsel, atau printer kalian.
Gambar berikut menunjukkan gambar port dan
konektor USB yang biasanya digunakan pada ponsel
kalian.

Pengkodean Return to Zero (RZ) adalah
pengkodean yang memperbaiki pengkodean NRZ,
dimana NRZ memiliki kelemahan saat menentukan
akhir dari runtunan bit atau awal dari runtunan bit
baru jika pengirim dan penerima tidak sinkron. RZ
menggunakan tiga level tegangan, tegangan positif
untuk merepresentasikan 1, tegangan negatif untuk
