b) Polar Encoding
Polar encoding adalah pengkodean sinyal
menggunakan tingkat tegangan yang jamak untuk
merepresentasikan bilangan biner, yang memiliki 4
tipe, yaitu: Polar Non Return to zero (NRZ), Polar
Return to zero (RZ), Manchester, dan Differential
Manchester. Polar Non Return to zero menggunakan
dua tingkat tegangan untuk merepresentasikan
bilangan biner. Secara umum nilai tegangan positif
merepresentasikan 1 dan nilai tegangan negatif

merepresentasikan 0. Tidak ada nilai tanpa tegangan
(0). Ada dua jenis encoding NRZ, yaitu NRZ-L (Level)

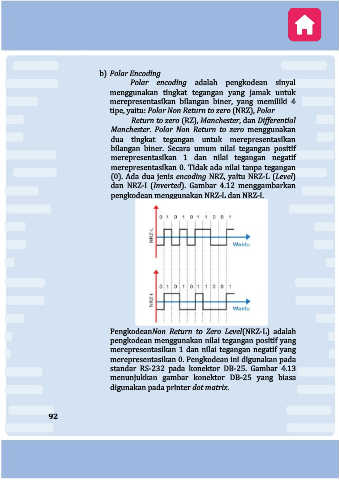

dan NRZ-I (Inverted). Gambar 4.12 menggambarkan
pengkodean menggunakan NRZ-L dan NRZ-I.

PengkodeanNon Return to Zero Level(NRZ-L) adalah

pengkodean menggunakan nilai tegangan positif yang
merepresentasikan 1 dan nilai tegangan negatif yang
merepresentasikan 0. Pengkodean ini digunakan pada
standar RS-232 pada konektor DB-25. Gambar 4.13
menunjukkan gambar konektor DB-25 yang biasa
digunakan pada printer dot matrix.
