(Kanginan, 2013 hal 174-175)
B. Penerapan Hukum Bernoulli
a. Tabung Venturi
Pada dasarnya, tabung venture adalah sebuah pipa yang memiliki bagian
yang menyempit. Dua contoh tabung venture adalah karburator mobil dan
venturimeter.
1) Karburator
Karburator adalah alat yang berfungsi untuk menghasilkan campuran bahan bakar
dengan udara, campuran ini memasuki silinder mesin untuk tujuan pembakaran.
untuk memahami cara kerja karburator pada kendaran bermotor, perhatikan Gambar
4. 12 berikut!
Sumber: Nurachmandani, 2009

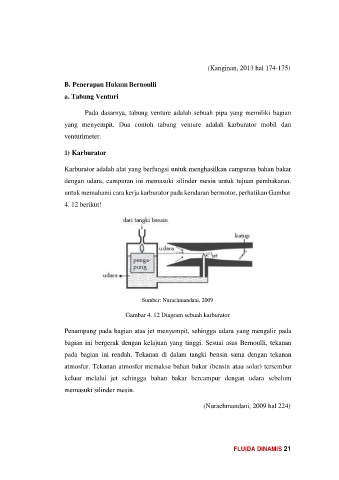

Gambar 4. 12 Diagram sebuah karburator
Penampang pada bagian atas jet menyempit, sehingga udara yang mengalir pada
bagian ini bergerak dengan kelajuan yang tinggi. Sesuai asas Bernoulli, tekanan
pada bagian ini rendah. Tekanan di dalam tangki bensin sama dengan tekanan
atmosfer. Tekanan atmosfer memaksa bahan bakar (bensin atau solar) tersembur
keluar melalui jet sehingga bahan bakar bercampur dengan udara sebelum
memasuki silinder mesin.
(Nurachmandani, 2009 hal 224)
FLUIDA DINAMIS 21
