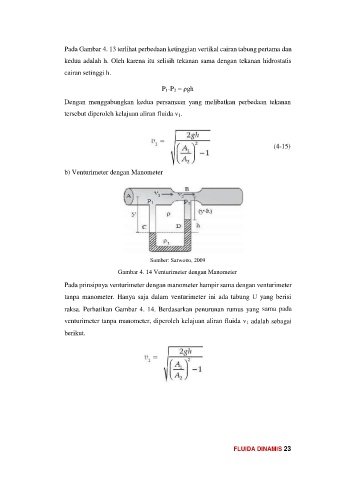

Pada Gambar 4. 13 terlihat perbedaan ketinggian vertikal cairan tabung pertama dan
kedua adalah h. Oleh karena itu selisih tekanan sama dengan tekanan hidrostatis
cairan setinggi h.
P 1-P 2 = ρgh
Dengan menggabungkan kedua persamaan yang melibatkan perbedaan tekanan
tersebut diperoleh kelajuan aliran fluida v 1.
(4-15)
b) Venturimeter dengan Manometer
Sumber: Sarwono, 2009
Gambar 4. 14 Venturimeter dengan Manometer
Pada prinsipnya venturimeter dengan manometer hampir sama dengan venturimeter
tanpa manometer. Hanya saja dalam venturimeter ini ada tabung U yang berisi
raksa. Perhatikan Gambar 4. 14. Berdasarkan penurunan rumus yang sama pada
venturimeter tanpa manometer, diperoleh kelajuan aliran fluida v 1 adalah sebagai
berikut.
