V.A.G. (Volkswagen/Audi/Škoda/Seat) PISTONS COMPLEMENTARY PARTS
PISTONS
2,0L 16V TSI EA888 Chain Driven as in Golf VI
OEM Engine details 2,0 Ltr 16V Engine code:CAWA/CAWB/CCTA/CCZB/CAEA • Displacement:1984 cc • Valves:16 • Comp. Ratio:9,6:1 • Head cc’s:46,00 • Gasket thickness:0,90 • Rod Length:144,00 .A.G.
Bore:82,50 • Stroke:92,80 • Block Ht:220,00
C/R with 0,79 mm head gasket V
Kit Part # Bore (mm) Over size Comp. Ht. Dome/Dish cc’s Deck Clr. Comp. Ratio Pin Ø Ring # Gram Foot Notes Head Gasket Connecting Rods Crank
314311 82,50 Std, 29,60 -10,8 0 9,1:1 21 JG1004-3250 295 M,PS,R,T C4976-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
314312 83,00 0,50 29,60 -11,5 0 9,1:1 21 JG1004-3268 297 M,PS,R,T C4977-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
314313 83,50 1,00 29,60 -12,3 0 9,1:1 21 JG1004-3287 302 M,PS,R,T C4977-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
314317 82,50 Std, 29,60 -10,8 0 9,1:1 21 JG1004-3250 272 M,Q,S,T C4976-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
314318 83,00 0,50 29,60 -11,5 0 9,1:1 21 JG1004-3268 276 M,Q,S,T C4977-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
314319 83,50 1,00 29,60 -12,3 0 9,1:1 21 JG1004-3287 280 M,Q,S,T C4977-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
353839 82,50 Std, 29,60 -7,1 0 9,6:1 21 JG1004-3250 - F,PS,T C4976-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
367860 82,50 Std, 29,30 -5,7 0 9,6:1 21 JG1004-3250 - F,UL,T C4976-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
353840 83,00 0,50 29,60 -7,8 0 9,6:1 21 JG1004-3268 - F,PS,T C4977-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
367861 83,00 0,50 29,30 -6,4 0 9,6:1 21 JG1004-3268 - F,UL,T C4977-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
353841 83,50 1,00 29,60 -8,4 0 9,6:1 21 JG1004-3287 - F,PS,T C4977-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
367862 83,50 1,00 29,30 -7 0 9,6:1 21 JG1004-3287 - F,UL,T C4977-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
329244 82,50 Std, 29,60 -7,1 0 9,6:1 21 JG1004-3250 290 PS,R,T C4976-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
329245 83,00 0,50 29,60 -7,8 0 9,6:1 21 JG1004-3268 294 PS,R,T C4977-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
329246 83,50 1,00 29,60 -8,4 0 9,6:1 21 JG1004-3287 299 PS,R,T C4977-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
329247 82,50 Std, 29,60 -7,1 0 9,6:1 21 JG1004-3250 274 Q,S,T C4976-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
329248 83,00 0,50 29,60 -7,8 0 9,6:1 21 JG1004-3268 278 Q,S,T C4977-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
329249 83,50 1,00 29,60 -8,4 0 9,6:1 21 JG1004-3287 282 Q,S,T C4977-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
353842 82,50 Std, 29,60 -4,5 0 10,0:1 21 JG1004-3250 - F,PS,T C4976-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
353843 83,00 0,50 29,60 -5,2 0 10,0:1 21 JG1004-3268 - F,PS,T C4977-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
353844 83,50 1,00 29,60 -5,8 0 10,0:1 21 JG1004-3287 - F,PS,T C4977-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
314314 82,50 Std, 29,60 -3,0 0 10,3:1 21 JG1004-3250 305 M,PS,R,T C4976-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
314315 83,00 0,50 29,60 -3,6 0 10,3:1 21 JG1004-3268 309 M,PS,R,T C4977-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
314316 83,50 1,00 29,60 -4,3 0 10,3:1 21 JG1004-3287 313 PS,R,T C4977-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
314320 82,50 Std, 29,60 -3,0 0 10,3:1 21 JG1004-3250 297 M,PS,Q,S,T C4976-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
314321 83,00 0,50 29,60 -3,6 0 10,3:1 21 JG1004-3268 300 M,PS,Q,S,T C4977-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
314322 83,50 1,00 29,60 -4,3 0 10,3:1 21 JG1004-3287 303 M,PS,Q,S,T C4977-030(-’12) / C4978-030(‘12+) 343PE16144/343EL16144 / VW5669-827 -
22mm Pin Pistons (C/R with 0,90 mm head gasket)
353849 82,50 Std, 29,60 -7,1 0 9,6:1 22 JG1004-3250 - F,PS,T C4976-036(-’12) / C4978-036(‘12+) 043DQ17144N / AU_BTTRS_0HS_5670B6S-04 / VW5669-866 -
345812 82,50 Std, 29,60 -7,1 0 9,6:1 22 JG1004-3250 292 PS,R,T C4976-036(-’12) / C4978-036(‘12+) 043DQ17144N / AU_BTTRS_0HS_5670B6S-04 / VW5669-866 -
353850 83,00 0,50 29,60 -7,8 0 9,6:1 22 JG1004-3268 - F,PS,T C4977-036(-’12) / C4978-036(‘12+) 043DQ17144N / AU_BTTRS_0HS_5670B6S-04 / VW5669-866 -
345814 83,00 0,50 29,60 -7,8 0 9,6:1 22 JG1004-3268 299 PS,R,T C4977-036(-’12) / C4978-036(‘12+) 043DQ17144N / AU_BTTRS_0HS_5670B6S-04 / VW5669-866 -
353851 83,50 1,00 29,60 -8,4 0 9,6:1 22 JG1004-3287 - F,PS,T C4977-036(-’12) / C4979-036(‘12+) 043DQ17144N / AU_BTTRS_0HS_5670B6S-04 / VW5669-866 -
353848 83,50 1,00 29,60 -8,4 0 9,6:1 22 JG1004-3287 - PS,R,T C4977-036(-’12) / C4979-036(‘12+) 043DQ17144N / AU_BTTRS_0HS_5670B6S-04 / VW5669-866 -
353852 82,50 Std, 29,60 -4,5 0 10,0:1 22 JG1004-3250 - F,PS,T C4976-036(-’12) / C4978-036(‘12+) 043DQ17144N / AU_BTTRS_0HS_5670B6S-04 / VW5669-866 -
353845 82,50 Std, 29,60 -4,5 0 10,0:1 22 JG1004-3250 - PS,R,T C4976-036(-’12) / C4978-036(‘12+) 043DQ17144N / AU_BTTRS_0HS_5670B6S-04 / VW5669-866 -
353853 83,00 0,50 29,60 -5,2 0 10,0:1 22 JG1004-3268 - F,PS,T C4977-036(-’12) / C4978-036(‘12+) 043DQ17144N / AU_BTTRS_0HS_5670B6S-04 / VW5669-866 -
353846 83,00 0,50 29,60 -5,2 0 10,0:1 22 JG1004-3268 - PS,R,T C4977-036(-’12) / C4978-036(‘12+) 043DQ17144N / AU_BTTRS_0HS_5670B6S-04 / VW5669-866 -
353854 83,50 1,00 29,60 -5,8 0 10,0:1 22 JG1004-3287 - F,PS,T C4977-036(-’12) / C4979-036(‘12+) 043DQ17144N / AU_BTTRS_0HS_5670B6S-04 / VW5669-866 -
353847 83,50 1,00 29,60 -5,8 0 10,0:1 22 JG1004-3287 - PS,R,T C4977-036(-’12) / C4979-036(‘12+) 043DQ17144N / AU_BTTRS_0HS_5670B6S-04 / VW5669-866 -
23mm Pin Pistons (C/R with 0,90 mm head gasket)(Ultra Series C/R with 0,79 mm head gasket)
353859 82,50 Std, 29,60 -7,1 0 9,6:1 23 JG1004-3250 - F,PS,T C4976-036(-’12) / C4978-036(‘12+) VW_BTSI_3HS_5670B6S-04/R-AUD-008-IR / VW5669-905 -
345817 82,50 Std, 29,60 -7,1 0 9,6:1 23 JG1004-3250 291 PS,R,T C4976-036(-’12) / C4978-036(‘12+) VW_BTSI_3HS_5670B6S-04/R-AUD-008-IR / VW5669-905 -
367863 82,50 Std, 29,30 -5,7 0 9,6:1 23 JG1004-3250 - F,UL,T C4977-030(-’12) / C4978-030(‘12+) VW_BTSI_3HS_5670B6S-04/R-AUD-008-IR / VW5669-905 -
353860 83,00 0,50 29,60 -7,8 0 9,6:1 23 JG1004-3268 - F,PS,T C4977-036(-’12) / C4978-036(‘12+) VW_BTSI_3HS_5670B6S-04/R-AUD-008-IR / VW5669-905 -
345819 83,00 0,50 29,60 -7,8 0 9,6:1 23 JG1004-3268 297 PS,R,T C4977-036(-’12) / C4978-036(‘12+) VW_BTSI_3HS_5670B6S-04/R-AUD-008-IR / VW5669-905 -
367864 83,00 0,50 29,30 -6,4 0 9,6:1 23 JG1004-3287 - F,UL,T C4977-030(-’12) / C4978-030(‘12+) VW_BTSI_3HS_5670B6S-04/R-AUD-008-IR / VW5669-905 -
353861 83,50 1,00 29,60 -8,4 0 9,6:1 23 JG1004-3287 - F,PS,T C4977-036(-’12) / C4979-036(‘12+) VW_BTSI_3HS_5670B6S-04/R-AUD-008-IR / VW5669-905 -
353858 83,50 1,00 29,60 -8,4 0 9,6:1 23 JG1004-3287 - PS,R,T C4977-036(-’12) / C4979-036(‘12+) VW_BTSI_3HS_5670B6S-04/R-AUD-008-IR / VW5669-905 -
367865 83,50 1,00 29,30 -7,0 0 9,6:1 23 JG1004-3287 - F,UL,T C4977-030(-’12) / C4978-030(‘12+) VW_BTSI_3HS_5670B6S-04/R-AUD-008-IR / VW5669-905 -
353862 82,50 Std, 29,60 -4,5 0 10,0:1 23 JG1004-3250 - F,PS,T C4976-036(-’12) / C4978-036(‘12+) VW_BTSI_3HS_5670B6S-04/R-AUD-008-IR / VW5669-905 -
353855 82,50 Std, 29,60 -4,5 0 10,0:1 23 JG1004-3250 - PS,R,T C4976-036(-’12) / C4978-036(‘12+) VW_BTSI_3HS_5670B6S-04/R-AUD-008-IR / VW5669-905 -
353863 83,00 0,50 29,60 -5,2 0 10,0:1 23 JG1004-3268 - F,PS,T C4977-036(-’12) / C4978-036(‘12+) VW_BTSI_3HS_5670B6S-04/R-AUD-008-IR / VW5669-905 -
353856 83,00 0,50 29,60 -5,2 0 10,0:1 23 JG1004-3268 - PS,R,T C4977-036(-’12) / C4978-036(‘12+) VW_BTSI_3HS_5670B6S-04/R-AUD-008-IR / VW5669-905 -
353864 83,50 1,00 29,60 -5,8 0 10,0:1 23 JG1004-3287 - F,PS,T C4977-036(-’12) / C4979-036(‘12+) VW_BTSI_3HS_5670B6S-04/R-AUD-008-IR / VW5669-905 -
353857 83,50 1,00 29,60 -5,8 0 10,0:1 23 JG1004-3287 - PS,R,T C4977-036(-’12) / C4979-036(‘12+) VW_BTSI_3HS_5670B6S-04/R-AUD-008-IR / VW5669-905
Note: Must use DLC coated pins if using 23mm pin OEM rods !

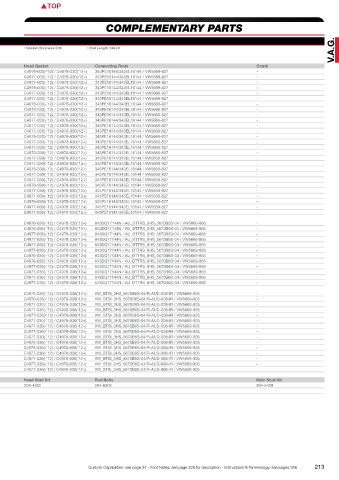

Bearings Rod Main Thrust Head Stud Kit Rod Bolts Main Stud Kit
ACL 4B5562H(HX/0,025/0,25) 5M5563H(HX/0,025/0,25) - 204-4302 204-6302 204-5408
KING CR4597XP MB5661XP
212 **When exceeding 2 BAR boost and/or 500HP(4 Cylinder), please inquire for needed/available pin upgrades!! For 200+HP per cilinder custom part is adviced!!** Custom Capabilities: see page 24 - Foot Notes: see page 226 for description - Instructions & Terminology: see pages 356 213
